PXI数据采集卡系统:由采集卡PXI-7854R、机箱：PXIe-1078、控制器：PXIe-8135三部分组成，其具体信息如下：

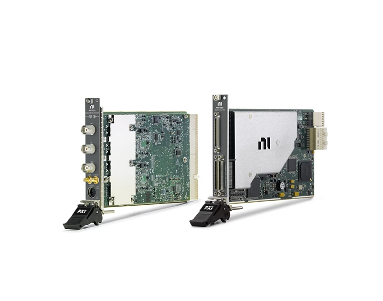

采集卡：PXI-7854R

最大采样率: 750 kS/s

总线连接器: PXI Hybrid

最大时钟速率: 40 MHz

双向数字通道数量: 96

数字I/O逻辑电平: 3.3 V, 5 V

动态RAM(DRAM): 0 MB

FPGA: Virtex-5 LX110

模拟输入电压范围: -10 V 至 10 V

支持点对点数据流: 否

模拟输入通道数量: 8

模拟输出通道数量: 8

Virtex-5 LX110 FPGA，750 kS/s PXI多功能可重配置I/O模块

PXI7854具有用户可编程FPGA，可用于高性能板载处理和对I/O信号进行直接控制，以确保系统定时和同步的完全灵活性。 您可以使用LabVIEW FPGA模块自定义这些设备，开发需要精确定时和控制的应用，例如硬件在环测试、自定义协议通信、传感器仿真和高速控制。\n\nPXI7854每通道具有专用模数转换器(ADC)，用于独立的定时和触发。

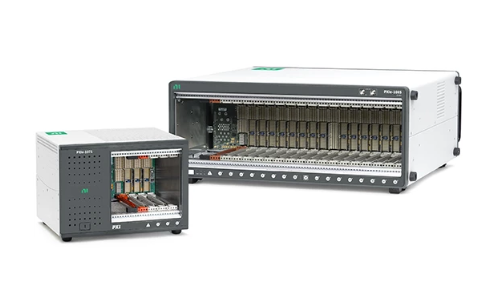

机箱：PXIe-1078

PXIe，9槽（5个混合插槽，3个PXI Express插槽），高达1.75 GB/s
PXI机箱PXIe-1078通过一个背板来将PCI Express连接集成到每个插槽中，以满足各种测试和测量应用需求。
该模块的每个插槽都可插入PXI Express模块，且多达5个插槽可支持兼容标准PXI混合总线的模块。

高度 6.97 in。(177毫米)

宽度 14.00英寸。(355.6毫米)

深度 8.43英寸。(214.2毫米)

重量 16.6磅(7.55 kg)

底盘材料 不锈钢、挤压铝、冷轧钢和pc-abs

饰面 。铝上的导电透明Iridite，冷轧钢上的透明铬酸盐镀锌，聚氨酯搪瓷和聚酯聚氨酯粉末涂料

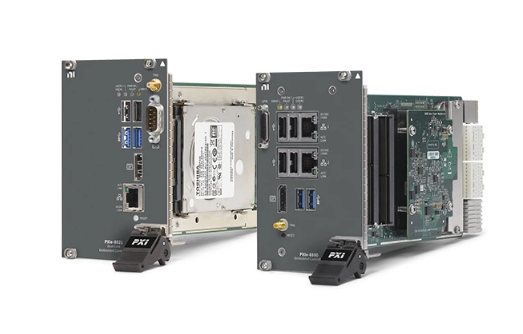

控制器：PXIe-8135

PXIe，2.3 GHz双核PXI控制器—PXIe-8135是用于PXI Express系统的Intel Core i7嵌入式控制器，适用于处理器密集型、模块化仪器和数据采集应用。 PXIe-8135包含两个10/100/1000基本版-TX（千兆位）以太网端口、两个SuperSpeed USB端口和四个高速USB端口以及一个集成硬盘驱动器、串行端口和其他外设I/O。
